Виды систем

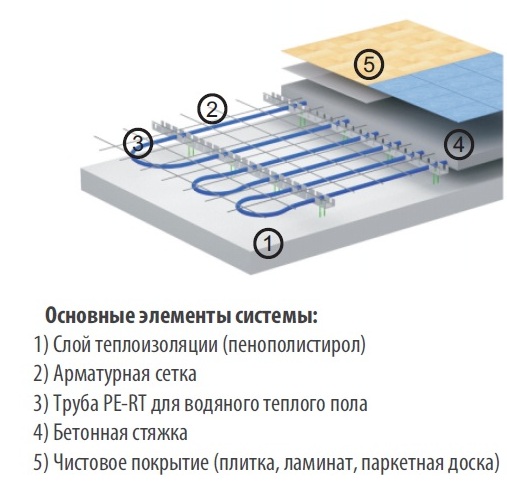

Бетонная система водяного теплого пола- самая распространенная на сегодняшний день система. До 80% всех выполненных Компанией АВАНТЭН систем водяного теплого пола. При ее организации теплообменная труба крепится при помощи специальных "рельс" или арматурной сетки.
Бетонная стяжка, в данном случае выполняет функции распределителя тепла, ее толщина зависит от шага укладки трубы, теплоотдачи системы отопления и составляет не менее 50 мм. Для изготовления бетонной стяжки используется бетонный раствор из цемента марки не ниже 300. В качестве наполнителя может использоваться песок или дресва.
Арматурная сетка служит для придания наибольшей прочности бетонной стяжки, также для удобства крепления теплопроводной трубы. Ячейка арматурной сетки зависит от шага укладки трубы и, как правило, составляет 100 - 150 мм, толщина прутка - 3 - 4 мм.
Слой теплоизоляции служит для предотвращения теплопотерь вниз. В качестве теплоизоляции могут быть любые материалы, разрешенные в строительстве, и соответствующими по механическим и термическим характеристикам. Чаще всего используется пенополистирол плотностью 35-50 кг/м.куб. Термическое сопротивление слоя теплоизоляции должно быть больше суммарного термического сопротивления греющих слоев (в том числе чистового покрытия) при максимальной тепловой нагрузке на водяной теплый пол. Толщина слоя теплоизоляции, как правило, составляет 30-100 мм.

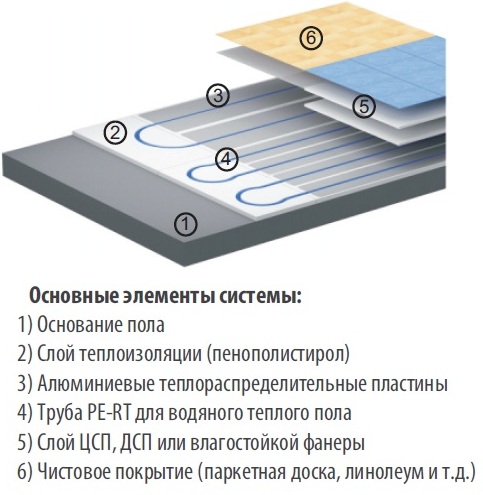

Настильная полистирольная система - самая легкая и тонкая из систем ВТП, поэтому ее часто применяют там, где есть ограничение по высоте помещения и/или удельной нагрузке на перекрытия. При организации этой системы на черновой пол укладывается слой полистирола с вырезами, под алюминиевые пластины, в которые укладывается теплообменная труба. Алюминиевые пластины, толщиной 0,3 - 0,5 мм, шагом 150 - 300 мм и специальными "замками" для труб используются для распределения тепла по поверхности пола.

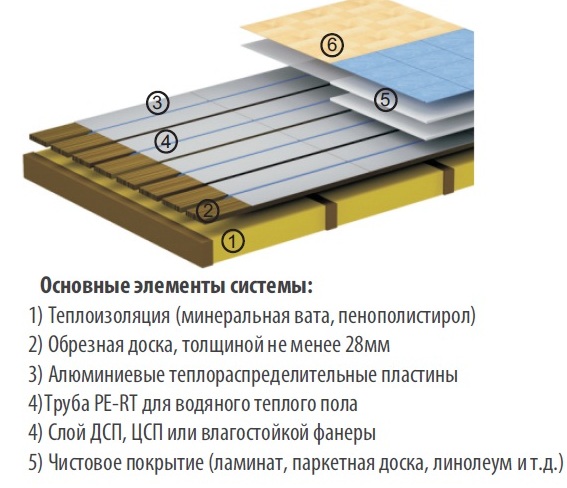

Деревянная система теплого пола - представляет собой доски, толщиной не менее 28 мм, которые укладываются на лаги. В образованные пазы устанавливаются алюминиевые теплораспределительные пластины, в которые монтируется труба для теплого пола. Между лагами укладывается теплоизоляция из, как правило, минеральной ваты. Никакой нарузки теплоизолятор в такой системе не несет, поэтому требования к его плотности и механической прочности отсутствуют. Как и в полистирольной системе, применяются теплораспределительные алюминиевые пластины с шагом 150 мм и 300 мм. В зонах наибольших теплопотерь (близ стен и окон) шаг укладки как правило не превышает 150 мм.
Трубы для водяного теплого пола применяются из материала PEX и PE-RT с кислородным (антидиффузным) барьером. Трубы из сшитого полиэтилена идеально подходят для систем напольного отопления. А кислородный барьер - гарантирует защиту от попадания в систему кислорода, что обеспечивает надежность системы и долгий срок службы ее металлических частей.
