Структура системы с тепловым насосом

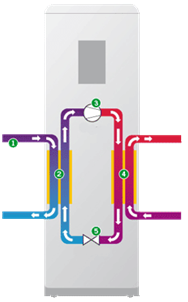

1. Внешний контур. Теплонесущая жидкость, проходя по внешнему контуру нагревается на несколько градусов.

2. Испаритель находится внутри теплового насоса и представляет собой теплообменник. Он "отдает" тепло собранное из окружающей среды внутреннему контуру , который имеет замкнутую структуру и заполнен хладагентом. Хладагент имеет низкую температуру, поэтому проходя черех испаритель превращается из жидкого состояния в газообразное.

3. Компрессор увеличивает давление хладагента, тем самым увеличивается его температура.

4. Конденсатор также представляет собой теплообменный аппарат в который поступает горячий хладагент, он в свою очередь осуществляет теплообмен между горячим газов и теплоносителем из трубопровода системы отопления. Хладагент отдает свое тепло в систему отопления, охлаждается и снова переходит в жидкое состояние, а нагретый теплоноситель системы отопления поступает к отопительным приборам.

5. Редукционный клапан понижает давление хладагента, готовя его к новому циклу
