Теплый пол своими руками

Наиболее распространенным и простым в монтаже способом реализации систем напольного отопления является бетонная система теплого пола, выполненные так называемым методом  «мокрой» укладки.

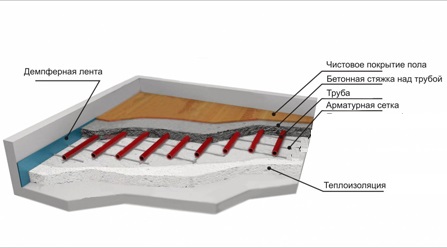

Конструкция пола представляет собой «слоеный пирог» из различных материалов.

          Монтаж системы теплых полов начинается с подготовки поверхности под укладку. Поверхность должна быть выровнена, неровности по площади не должны превышать ±5 мм. Допускаются отдельные неровности и выступы не более 10 мм. Нарушение этого требования может привести к “завоздушиванию” труб.

При необходимости поверхность выравнивается либо дополнительной бетонной стяжкой, либо подушкой из уплотненного керамзитного песка. На первых этажах зданий, при отсутствии цокольных этажей, необходимо уложить гидроизоляцию. Рекомендуется предусматривать нахлест не менее 100 мм, гидроизоляционного слоя на поверхность стен.

После выравнивания поверхности вдоль боковых стен укладывается демпферная лента толщиной не менее 5 мм для компенсации теплового расширения монолита теплого пола.

Демпфер должен быть уложен вдоль всех стен, обрамляющих помещение, стоек, дверных коробок, отводов и т.п. Лента должна выступать над запланированной высотой конструкции пола минимум на 20 мм.

После чего укладывается слой теплоизоляции для предотвращения утечки тепла в нижние помещения. В качестве термоизоляции рекомендуется использовать вспененные материалы (полистирол, полиэтилен и т.д.) плотностью не менее 35 кг/м.куб. Толщина теплоизоляционного слоя расчитывается исходя из баланса тепловых потерь, тем не менее для первых этажей зданий без отапливаемого цоколя рекомендуется принимать толщину этого слоя не менее 50 мм, для последующих этажей – в среднем 30-50 мм. Нарушение этих правил ведет к значительному увеличению потерь тепла вниз. Ни о какой энергоэффективности системы в таком случае не может идти речи.

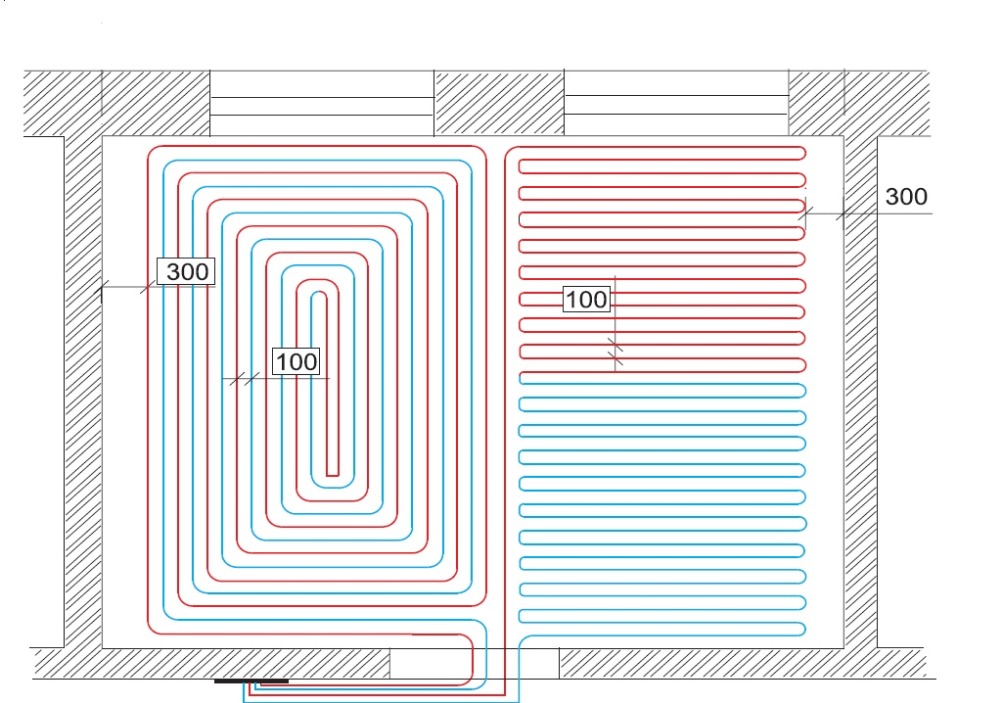

Раскладка труб должна осуществляться с определенным шагом и в нужной конфигурации. При этом необходимо понимать, что близ наружных стен, окон и других областей с потенциально низкой температурой необходимо сокращение принятого шага укладки в 3-5 раз.

При укладке в одиночный змеевик температура по  поверхности пола распределяется не равномерно и уменьшается от начала к концу петли.

      При спиральной укладке, трубы с противоположными направлениями потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Это приводит к равномерному распределению температуры по поверхности пола.

Укладка трубы производится по разметке, нанесенной на теплоизолятор, якорными скобами, либо по заранее уложенной на теплоизоляционный слой арматурной сетке специальными зажимами через каждые 0.3 - 0.5 м.

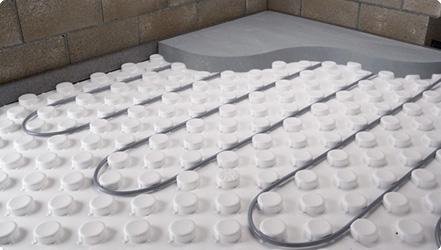

Для упрощения работы можно  приобрести специальный бобышковый мат, сочетающий в себе систему креплений и, одноврененно, теплоизолятор.

Шаг укладки рассчитывается и лежит в пределах от 100 до 300 мм, но не должен превышать 300 мм во избежание возникновения неравномерностей нагрева поверхности пола с появлением теплых и холодных полос – «температурной зебры». В любом случае, нужно понимать, что требования к величине и точности выдержки шага укладки полиэтиленовой трубы возрастают с уменьшением величины стяжки, т.е. с уменьшением слоя бетона над трубой шаг укладки должен уменьшаться.

Длина одного контура (петли) теплого пола не должна превышать 60–80 м, потери давления на одну петлю (вместе с арматурой) не более 18 кПа; минимальная скорость движения воды – 0,2 м/с (во избежание образования в системе воздушных пробок).

После раскладки петель, непосредственно перед заливкой стяжки, производится опрессовка системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

При заливке цементно-песочной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна быть не менее 30 мм, максимальная рекомендуемая – 70 мм.

Цементно-песчаная смесь должна быть не ниже марки 400. После заливки стяжку рекомендуется «провибрировать».

При длине монолитной плиты более 8 м или площади больше 40 м.кв. необходимо предусмотреть швы между плитами минимальной толщиной 5 мм, для компенсации теплового расширения монолита. При прохождении труб через швы они должны иметь защитную оболочку длиной не менее 1 м.

Пуск системы осуществляется только после полного высыхания бетона (примерно 4 дня на 10 мм толщины стяжки).

Диапазон температур теплоносителя при пуске системы должн быть 22-24 ^оС. После пуска системы рекомендуется ежедневно увеличивать температуру подаваемой воды на 5°С до рабочей температуры.

   Основные температурные требования к системам водяных теплых полов

  Рекомендуется среднюю температуру поверхности пола принимать не выше (согласно СНиП 41-01-2003, п. 6.5.12):

• 26°С для помещений с постоянным пребыванием людей
• 31°С для помещений с временным пребыванием людей и обходных дорожек плавательных бассейнов
• Температура поверхности пола по оси нагревательного элемента в детских учреждениях, жилых зданиях и плавательных бассейнах не должна превышать 35°С
• Согласно СП 41-102-98 перепад температуры на отдельных участках пола не должен превышать 10°С (оптимально 5°С). Температура теплоносителя в системе теплых полов не должна превышать 55°С (СП 41-102-98 п. 3.5 а).
