Элементы системы

Конструктивно система классического водяного теплого пола в основном состоит из распределительного коллектора, смесительного узла, теплообменных труб и фитингов.

Дополнительно система может быть оборудована комплектом температурного регулирования, который полностью автоматизирует работу системы. Управление системой может осуществляться с помощью температурных датчиков по наружной или внутренней температуре воздуха; по температуре теплоносителя - в подающем или обратном контуре; по температуре поверхности пола или комбинировано.

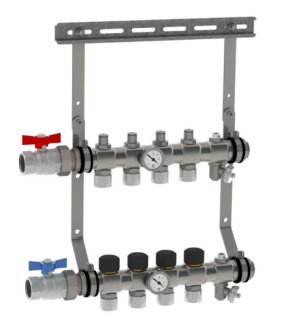

Распределительный коллектор предназначен для контроля и распределения теплоносителя в системах отопления. Он имеет балансировочные и микрометрические клапана встроенные в обратный и напорный коллектора соответственно.
Микрометрические клапана предназначены для установки сервомоторов, балансировочные - для балансировки падения давления в каждом контуре.

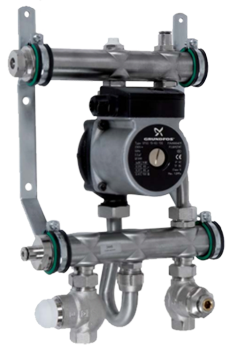

Смесительный узел предназначен для понижения температуры теплоносителя, поступающего из котельной до температур, приемлемых для системы ВТП, путем смешивания горячей воды с обраткой.

За счет двухходового термостатического клапана происходит постоянное подмешивание горячего теплоносителя к холодному из обратки (регулируется только количество воды от котла), поэтому теплый пол никогда не может перегреться и вызвать разрыв конструкции. Небольшая пропускная способность питающего клапана обеспечивает очень плавное и стабильное регулирование температуры.
